복사기에서

이송 롤러(Feed Roller) 는

어떤역활과 문제시 나타나는증상은?

이송 롤러(Feed Roller)의 역할과 문제 시 증상

복사기에서 급지 롤러가 종이를 시작시키는 역할이라면,

이송 롤러(Feed Roller)는 종이를 정확한 경로로 이동시키는 역할을 합니다.

종이를 내부 경로를 따라 정확한 타이밍과 위치로 운반하는 장치

1. 이송 롤러의 역할

① 종이 이동

급지된 종이를

→ 드럼부 → 전사부 → 정착부 → 배출부 까지 단계별로 전달

② 인쇄 위치 정밀 제어

이미지 형성 타이밍과 정확히 맞춰 이동

인쇄 위치 어긋남 방지

③ 속도 조절

각 구간별 속도 일정 유지

종이 장력 유지

인쇄 품질은 이송 정확도에 크게 영향을 받습니다.

2. 작동 원리

⚙ 마찰 + 동기화 ⚙

고무 롤러가 회전하면서 종이를 잡고 이동

모터 및 기어와 연결

센서와 연동하여 타이밍 제어

작동 흐름

1. 급지 롤러에서 전달

2. 이송 롤러가 종이 잡음

3. 일정 속도로 회전

4. 다음 구간으로 전달

👉 단순해 보이지만 타이밍 정확도가 핵심입니다.

3. 구 조

금속 축

고무 또는 우레탄 표면

기어 연결부

위치 센서 연동

✔ 고무 탄성 중요

✔ 회전 정밀도 중요

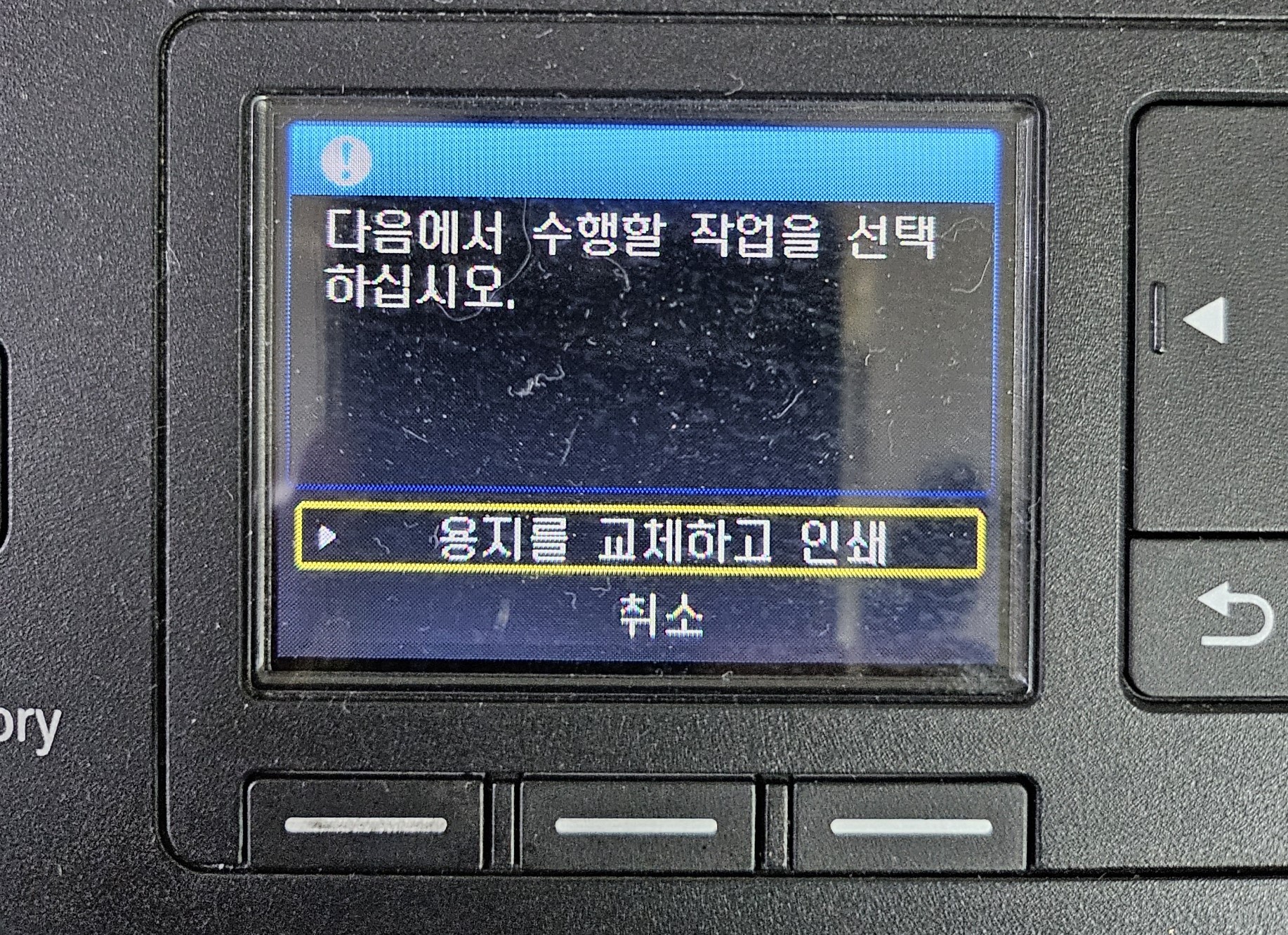

4. 문제 발생 시 증상

① 종이 걸림 (중간부 Jam) : 급지 후 중간에서 멈춤, 특정 구간 반복 걸림

② 인쇄 위치 어긋남 : 이미지가 위/아래로 밀림, 여백 불균형

③ 종이 비뚤어짐 (Skew) : 출력물이 한쪽으로 기울어짐

④ 속도 불균형 : 인쇄가 늘어나거나 찌그러짐, 글자가 약간 흔들림

👉 이송 계통 문제는 정밀 인쇄 불량으로 이어짐

5. 고장 원인

고무 마모, 먼지 및 토너 오염, 기어 마모, 스프링 압력 약화, 센서 오작동

6. 급지 롤러와 차이

구분   급지 롤러                                     이송 롤러,

역할 종이 시작 종이 운반            위치 종이함 입구 내부 경로,

고장 시 미급지 중간 걸림           중요 포인트 마찰력 타이밍 정확도

🎯 정 리 🎯

이송 롤러는 종이를 내부로 운반한다.

속도 및 위치를 제어한다.

마찰력과 동기화가 핵심이다.

고장 시 종이 걸림 또는 위치 어긋남 발생



“공항 수하물 컨베이어 벨트 역할”

정확하게, 일정 속도로, 멈춤 없이 이동해야 합니다.



##. 실무 점검 팁

✔ 특정 위치 반복 Jam → 해당 구간 이송 롤러 의심

✔ 출력 위치 밀림 → 센서 또는 타이밍 점검

✔ 고무가 번들거리면 교체 필요
